Detalles del producto
Lugar de origen: China.
Nombre de la marca: Hengcheng
Certificación: ISO Patent Certificate High-Tech Product Certificate
Número de modelo: PCD24/H PCD26/H PCD28/H PCD30/H
Pago y términos de envío
Cantidad de orden mínima: 1 juego
Precio: Negociable
Detalles de empaquetado: Embalaje de envío estándar
Tiempo de entrega: 60 días
Condiciones de pago: Las condiciones de los productos incluidos en el presente Reglamento son las siguientes:
Capacidad de la fuente: 5 sistemas \ mes
Nombre: |
Bomba de transporte de contenedores |
Principio de funcionamiento: |
Transportación neumática |
Campos aplicables: |
Materiales de construcción, centrales eléctricas, productos químicos, colectores de polvo |
Alcance del uso: |
Metalurgia, materiales de construcción, minas de carbón, plantas de cemento |
Objetivo: |
Transportación neumática |
Servicio postventa: |
Ingenieros disponibles para el servicio de máquinas en el extranjero |
El color: |
Petición de Cutomer |
Transportación de artículos: |
Ceniza volante, material en polvo |
Consumo de energía: |
<3.8kWh/t·kilómetro |
Nombre: |
Bomba de transporte de contenedores |
Principio de funcionamiento: |
Transportación neumática |
Campos aplicables: |
Materiales de construcción, centrales eléctricas, productos químicos, colectores de polvo |
Alcance del uso: |
Metalurgia, materiales de construcción, minas de carbón, plantas de cemento |
Objetivo: |
Transportación neumática |
Servicio postventa: |
Ingenieros disponibles para el servicio de máquinas en el extranjero |
El color: |
Petición de Cutomer |
Transportación de artículos: |
Ceniza volante, material en polvo |
Consumo de energía: |
<3.8kWh/t·kilómetro |

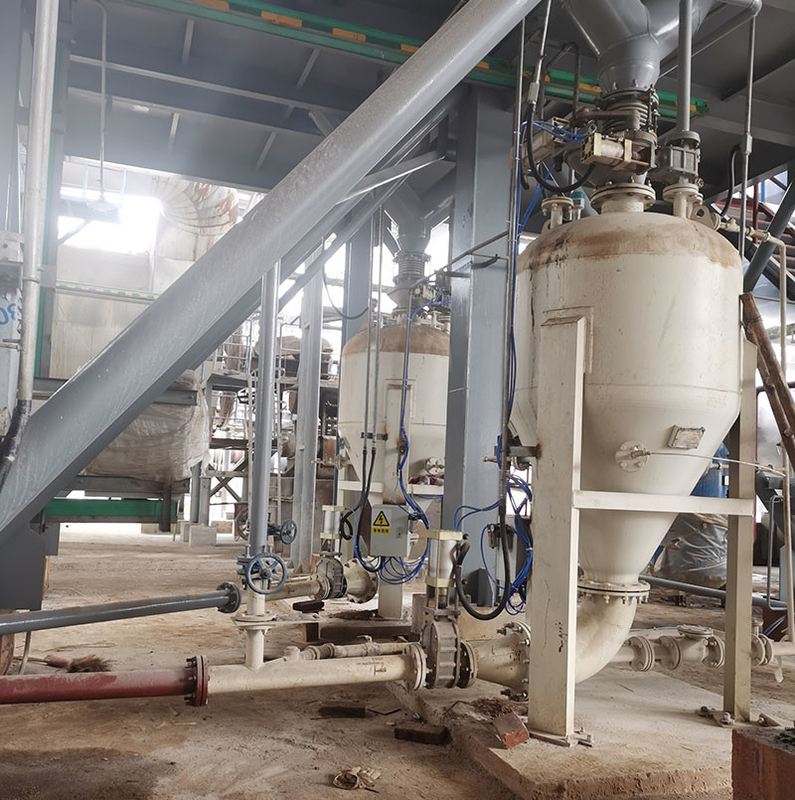

Bomba de transporte continuo de materiales de fase densa Bomba de transporte de polvo de contenedores
Introducción del producto:
La bomba de transporte neumática de silo adopta un método de transporte neumático de presión positiva para transportar materiales en polvo y se utiliza ampliamente en el transporte de materiales como cenizas volantes, cemento,materias primas de cementoLas tuberías de transporte se pueden organizar de forma flexible de acuerdo con las condiciones del terreno para lograr una centralización, dispersión y gran altitud.y transporte de larga distanciaEl proceso de transporte no se ve afectado por las condiciones naturales, lo que garantiza que los materiales no se vean afectados por la humedad y sean respetuosos con el medio ambiente y libres de contaminación.Este equipo adopta un sistema de control PLCDespués de una operación práctica prolongada, se ha demostrado que el equipo tiene un rendimiento estable, una calidad fiable,y sin contaminación por polvo durante el transporte, lo que lo convierte en un equipo de transporte neumático ideal.
Composición del sistema de transporte neumático de fase densa
El transporte neumático de fase densa es un tipo de transporte con alta relación de concentración, alta relación de mezcla y baja tasa de flujo.con una longitud superior o igual a 20 mm,La principal fuente de potencia de transporte es la diferencia de presión antes y después del tapón de material para lograr el transporte de material.Sistema de control, sistema de tuberías, almacenamiento de materiales y sus sistemas auxiliares.
1) El sistema de fuente de aire comprimido consiste principalmente en un compresor de aire, un extractor de aceite, un secador, un tanque de almacenamiento de aire y tuberías,suministro de aire comprimido de alta calidad para el transporte de materiales y componentes de control de aireEl soplador de raíces de alta presión también se puede utilizar en el transporte de corta distancia.
2) El objetivo principal del sistema de alimentación es suministrar materiales de contenedores de baja presión a las tuberías de transporte de alta presión,y garantizar que los materiales se mezclan uniformemente con el aire comprimido en la medida de lo posible al entrar en las tuberías de alta presiónEn la actualidad, los dispositivos de alimentación comunes incluyen principalmente bombas de transporte neumáticas de silo, y los alimentadores giratorios de alta presión también se pueden utilizar en situaciones en las que la distancia de transporte no es larga.En la actualidad, los principales dispositivos de alimentación utilizados por nuestra empresa incluyen la bomba de transporte neumático de silos tipo F, la bomba de transporte neumático de silos tipo V y la bomba de transporte neumático de silos tipo L.
3) El sistema de control está controlado principalmente por un controlador lógico programable (PLC) basado en microprocesadores, que puede lograr un control manual en el lugar, un control automático,o control centralizado por ordenador remotoLas acciones de varios componentes mecánicos pueden lograr el funcionamiento automático y la recopilación de datos de varios componentes de control en el sistema de transporte.y está equipado con función de conmutación de operación manual.
4) El sistema de tuberías incluye tuberías de transporte, codos, diámetro variable necesario y válvulas de llenado de gas, etc.principalmente para garantizar que los materiales se transporten en un estado cerrado sin causar contaminación al mundo exterior, y para garantizar el estado de mezcla de los materiales con el gas durante el proceso de transporte, para evitar la ocurrencia de obstrucción de las tuberías.
5) El almacenamiento de material y sus sistemas auxiliares incluyen principalmente dispositivos tales como almacenamiento de material, medidor de nivel de material, válvula de liberación de vacío de presión, colector de polvo, válvula de descarga, etc.
Área de aplicación
Los equipos y sistemas de transporte neumático PCD se han utilizado ampliamente en industrias como materiales de construcción, productos químicos, minería, electricidad y metalurgia.las materias primas, cenizas volantes, cal hidratada, escoria de carburo de calcio descargada en seco, escoria en polvo, escoria de acero en polvo, carbón en polvo, óxido de aluminio en polvo, bauxita en polvo, fósforo en polvo, pirofilina en polvo,y polvo de silicio orgánico.
Principales características de la bomba de contenedores neumáticos
1 Gran capacidad de transporte: > 300 t/h;
2 Largas distancias: > 2000 m;
3 Bajo consumo de energía: < 3,8 kWh/t · km;
4 Bajo desgaste: vida útil de la tubería>10 años;
5 Baja velocidad: velocidad inicial de 6-10 m/s;
6 Relación de mezcla alta: > 30 kg/kg;
7 Diseño del proceso flexible, libre de polvo, alta velocidad de funcionamiento, menor inversión en comparación con el transporte mecánico y menores costes de mantenimiento
Cuadro de parámetros de la bomba de contenedores neumáticos de gran capacidad
| Material de transporte | Densidad de volumen (t/m3) | Modelo | Se aplican las siguientes medidas: | Se aplican las siguientes medidas: | Se aplican las siguientes medidas: | Se aplican las siguientes medidas: | Distancia de transporte | |
| Especificación | 16 ~ 20 m3 | 18 ~ 22 m3 | 20 a 27 m3 | 26 ~ 32 m3 | Nivel (m) | Nivel (m) | ||
| Carbón pulverizado | 0.5 | Volumen de las entregas (t/h) | Entre 50 y 80 | 60 ~ 90 | 65 ~ 110 años | 80 ~ 130 | 200 | 20 |
| Ceniza de mosca | 0.75 | 75 ~ 125 | 85 ~ 130 | 95 ~ 160 | 125 ~ 190 | 200 | 20 | |
| Polvo de piedra caliza/polvo mineral | 0.8 | 80 ~ 130 | 90 ~ 140 | 100 ~ 170 | Entre 130 y 200 | 200 | 20 | |
| Cemento/harina en bruto | 1 | 100 ~ 150 | 115 ~ 175 | 130 ~ 215 | 165 ~ 260 | 200 | 20 | |
Cuadro de parámetros de la bomba de contenedores neumáticos de transporte de larga distancia
| Material de transporte | Densidad de volumen (t/m3) | Modelo | Se aplican las siguientes medidas: | Se aplican las siguientes medidas: | Se aplican las siguientes medidas: | Se aplican las siguientes medidas: | Distancia de transporte | |
| Especificación | 16 ~ 20 m3 | 18 ~ 22 m3 | 20 a 27 m3 | 26 ~ 32 m3 | Nivel (m) | Nivel (m) | ||
| Carbón pulverizado | 0.5 | Volumen de las entregas (t/h) | Entre 20 y 40 | Entre 25 y 45 | Entre 30 y 55 | Entre 45 y 65 | 1000 | 25 |
| Ceniza de mosca | 0.75 | 35 ~ 60 | Entre 45 y 65 | Entre 45 y 80 | Entre 65 y 95 | 1000 | 25 | |
| Polvo de piedra caliza/polvo mineral | 0.8 | Entre 40 y 65 | Entre 45 y 70 | Entre 50 y 85 | 70 ~ 100 | 1000 | 25 | |
| Cemento/harina en bruto | 1 | Entre 50 y 80 | 55 ~ 90 | 65 ~ 110 años | 90 ~ 120 | 1000 | 25 |
|
Cuadro de parámetros de la bomba de contenedores de transporte neumático de red convencional
| Material de transporte | Densidad a granel ((t/m3) | Modelo | Se aplicará la norma PCD18/N. | Se aplican las siguientes medidas: | Se aplican las siguientes medidas: | Distancia de transporte de referencia | |
| Especificación | 5.0 ~ 6.7m3 | 7.0 ~ 10.0 m3 | 10.0 ~ 15.0 m3 | Nivel (m) | Válvulas de velocidad (m) | ||
| Carbón pulverizado | 0.5 | Volumen de las entregas (t/h) | Entre 12 y 20 | Entre 16 y 32 | Entre 25 y 50 | 500 | 30 |
| Ceniza de mosca | 0.75 | 18 a 32 años | Entre 25 y 48 | Entre 35 y 70 | 50 | ||
| Polvo de piedra caliza/polvo mineral | 0.8 | 20 ~ 35 años | 26 ~ 51 | Entre 38 y 75 | 500 | 30 | |
| Cemento/harina en bruto | 1.0 | 24 ~ 42 | 32 ~ 65 | 48 ~ 95 años | 500 | 30 | |
| Polvo de silicio | 1.2 | Entre 28 y 50 | Entre 40 y 75 | 55 ~ 115 | 500 | 30 |
|
Cuadro de parámetros de la bomba de transporte neumático de pequeño tamaño
| El material | Densidad a granel ((t/m3) | Modelo | Se aplican las siguientes medidas: | Se aplican las siguientes medidas: | Se aplican las siguientes medidas: | Se aplican las siguientes medidas: | Distancia de transporte de referencia | |
| Especificación | 0.2 ~ 0,5m3 | 0.6~1.6m3 | 1.5 a 2.5 m3 | 2.5 ~ 5.0m3 | Nivel (m) | Válvulas de velocidad (m) | ||
| Carbón pulverizado | 0.5 | Volumen de las entregas (t/h) | 0.5 ~ 1.8 | 1.5 ~ 5.5 | 5.0 ~ 9.0 | 8.0 ~ 18.0 | 100 | 20 |
| Ceniza de mosca | 0.75 | 0.9 ~ 2.8 | 2.5 ~ 8.5 | 7.0 ~ 14.0 | 12.0 ~ 27.0 | 100 | 20 | |
| Polvo de piedra caliza/polvo mineral | 0.8 | 1.0 ~ 3.0 | 3.0 ~ 9.0 | 8.0 ~ 15.0 | 12.0 ~ 28.0 | 100 | 20 | |
| Cemento/harina en bruto | 1.0 | 1.2 ~ 3.5 | 3.5 ~ 11.5 | 10.0 ~ 18.0 | 16.0 ~ 36.0 | 100 | 20 | |
| Polvo de silicio | 1.2 | 1.5 ~ 4.0 | 4.5 ~ 13.5 | 12.0 ~ 20.0 | 19.0 ~ 43.0 | 100 | 20 | |
