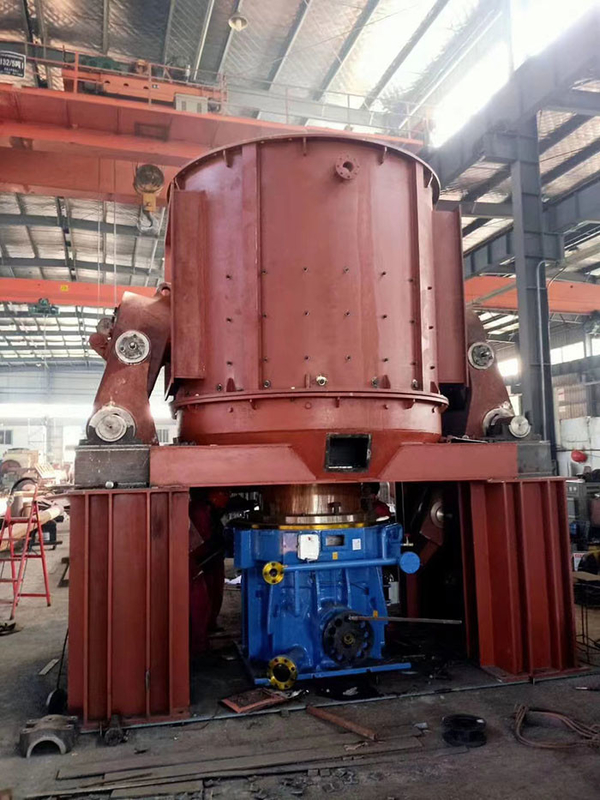

Molino vertical del carbón del rodillo ISO9001 en pulverizador de la planta del cemento

Molino vertical de pulido del molino de rodillo vertical de alta calidad/del carbón crudo del molino del carbón

Descripción

El molino vertical del carbón tiene las características del consumo de energía bajo de la unidad, del pequeño espacio, del sistema de pulverización simple, de la operación de poco ruido, confiable, del etc., así como del ratio machacante grande, moliendo piezas que tiene ventajas únicas tales como vida de servicio larga, el pequeño cambio de la salida en el ciclo de operación entero, la gama ancha del uso de materiales, y la buena aplicabilidad bajo cargas del cielo y tierra.

Los tres rodillos de pulido del molino vertical del carbón son conducidos por el disco abrasivo giratorio para realizar la operación de pulido.
Después de las caídas materiales entrantes en el disco abrasivo a través del tubo que cae del carbón central, la fuerza centrífuga generada por el disco abrasivo giratorio lo transporta a la tabla de rodillo de pulido para moler.
La presión de pulido es generada por una primavera o un dispositivo de la presión hydráulica. A través de un sistema de tres puntos estáticamente indeterminado, la fuerza de pulido se transmite uniformemente a los tres rodillos de pulido, y la presión se transmite a la fundación a través del sistema de la presión. El secado y la transportación del carbón pulverizado son realizados por el aire caliente. El aire caliente se distribuye uniformemente alrededor del disco abrasivo a través del anillo de la boca, y el material de tierra se seca y se transporta al separador en la parte superior del molino. El polvo grueso y fino del material se separa aquí, el polvo fino se descarga del molino, y el polvo grueso se vuelve al molino para moler.
Algunos unbreakables en el material se pueden descargar a través del mercado del lastre en la parte más inferior del molino. El molino del carbón se compone principalmente de la parte básica, el reductor, la máquina más baja del marco, la máquina media del marco, el disco abrasivo, el rodillo de pulido, el dispositivo de presurización, el separador, el dispositivo del lacre del aire de presión positiva, el vapor que purga el dispositivo y otros componentes, y también se equipa del motor principal, la estación del aceite lubricante, la estación hidráulica y la fan de aislamiento y el otro equipo auxiliar, y también se equipa del dispositivo de transmisión lento, de las herramientas especiales para la instalación y el mantenimiento, de la plataforma de la escalera móvil, del distribuidor del carbón pulverizado, de la válvula de la rápido-rotura y del otro equipo favorable para que usuarios elijan. El molino del carbón adopta un sistema de la presión hydráulica, que puede ajustar la presión de pulido durante la operación, y tiene mejor funcionamiento de la protección del paso del hierro.
En base de tipo standard original, se añade un dispositivo de torneado del rodillo de pulido, y la capacidad antidetonante del cuerpo de pulido se mejora.

DATOS técnicos

Ventajas excepcionales:

1. Calidad del producto estable:

(1) las estancias materiales en el pulverizador por poco tiempo, y es fáciles detectar la distribución dimensional de partícula y la composición del producto, y la calidad del producto es estable;
(2) el producto tiene forma uniforme de la partícula, la distribución dimensional estrecha de partícula, la buena fluidez y adaptabilidad fuerte del producto.

2. Eficacia alta y ahorro de la energía:

(1) el consumo de la alta eficacia de pulido y de energía baja, comparado con los molinos de bola, el consumo de energía es 40%-50% más bajo;
(2) la capacidad de producción de la solo-máquina es grande, y la electricidad del bajo-valle puede ser utilizada;
(3) la tecnología vertical y el equipo del molino es un nuevo ahorro de la energía y consumo-reduciendo la tecnología abogó vigoroso, que es conducente a aumentar la competitividad de empresas en la industria del polvo en la región e incluso el país entero;

3. Coste de inversión completo bajo:

Integra el machacamiento, la sequedad, moliendo y transportando. El proceso es simple, el equipo de sistema es pequeño, la disposición de la estructura es compacta, y la superficie cubierta es el solamente 50% del molino de bola. Puede ser arreglado en el aire abierto, y el coste de construcción es bajo, que reduce directamente el coste de inversión de la empresa.

4. Alta confiabilidad
(1) el dispositivo del límite del rodillo de pulido se utiliza para evitar la vibración violenta causada por el material cortado durante la hora laborable del molino;
(2) adoptando un nuevo tipo de dispositivo del lacre del rodillo de pulido, el lacre es más confiable, y no hay necesidad de sellar la fan, que reduce más lejos el contenido en oxígeno en el molino y tiene mejor funcionamiento de la supresión de la explosión.

5. Protección del medio ambiente:
(1) el sistema entero de molino vertical de HVM tiene pequeña vibración y el de poco ruido;
(2) el sistema se sella en conjunto, actúa bajo presión negativa completa, y no tiene ningún derramamiento del polvo, que puede realizar básicamente un taller libre de polvo.

6. Mantenimiento fácil y gastos de explotación bajos:
(1) el rodillo de pulido se puede sacar de la máquina por el dispositivo hidráulico, el reemplazo de la placa de la guarnición de la manga del rodillo y el espacio del mantenimiento de la máquina de pulir son grandes, y la operación del mantenimiento es muy conveniente;
(2) la manga del rodillo se puede volcar para el uso, ampliando la vida de servicio del material desgaste-resistente;
(3) allí no es ninguna necesidad de poner el paño en el disco abrasivo antes de encender la máquina, y el molino se puede comenzar sin la carga, eliminando el problema de comenzar difícil;
(4) el desgaste es bajo, el rodillo de pulido y la guarnición del disco abrasivo se hacen de materiales especiales, y la vida de servicio es larga;
(5) alto nivel de automatización: La tecnología del control automático adopta el PLC alemán de la serie de Siemens, equipado del sistema del control automático, que puede realizar la operación teledirigida y fácil. El taller puede realizar básicamente la operación sin tripulación y ahorrar gastos de explotación;
