Detalles del producto
Lugar de origen: China
Nombre de la marca: Hengcheng
Certificación: ISO Patent Certificate High-Tech Product Certificate
Número de modelo: PCD24/H PCD26/H PCD28/H PCD30/H
Pago y términos de envío
Cantidad de orden mínima: 1 sistema
Precio: Negociable
Detalles de empaquetado: Empaquetado de envío estándar
Tiempo de entrega: 60 días
Condiciones de pago: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Capacidad de la fuente: 5 sistemas \ mes
Nombre: |
El tanque denso de la transmisión de la fase del sistema de la transportación neumática |
Tipo: |
Sistema de la transportación neumática |
Industrias aplicables: |
Talleres de reparaciones de la maquinaria, fábrica |
Estructura: |
Sistema de transportador |
Volumen de la entrega: |
>300t/h |
Servicio post-venta proporcionado: |
Ingenieros disponibles mantener la maquinaria en ultramar |
Color: |
Petición de Cutomer |
Uso: |
Polvo fino que transporta el sistema |
Distancia: |
>2000m |
Consumo de energía: |
<3.8kWh/t·kilómetro |
Nombre: |
El tanque denso de la transmisión de la fase del sistema de la transportación neumática |
Tipo: |
Sistema de la transportación neumática |
Industrias aplicables: |
Talleres de reparaciones de la maquinaria, fábrica |
Estructura: |
Sistema de transportador |
Volumen de la entrega: |
>300t/h |
Servicio post-venta proporcionado: |
Ingenieros disponibles mantener la maquinaria en ultramar |
Color: |
Petición de Cutomer |
Uso: |
Polvo fino que transporta el sistema |
Distancia: |
>2000m |
Consumo de energía: |
<3.8kWh/t·kilómetro |

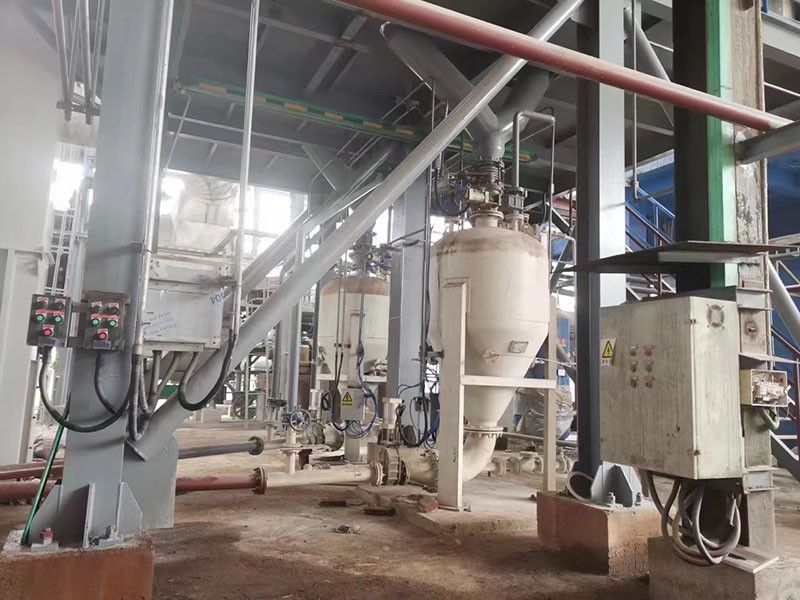

El tanque denso de la transmisión de la fase de la entrega del volumen del sistema grande de la transportación neumática
Descripción
El tipo compartimiento-tipo denso bomba de PCD de la transportación neumática de la fase de la presión positiva determina el volumen de la bomba según la naturaleza, tamaño de partícula, transportando distancia y transportando el volumen del material transportado, es decir, un diseño independiente se realiza, para poder reducir la transportación al máximo bajo premisa de cumplir los requisitos de proceso. consumo de energía.
[Ventajas y características del producto]
①Capacidad transportadora grande: >300t/h;
②De larga distancia: >2000m;
③Bajo consumo de energía: <3>
Pequeño desgaste del ④: la vida de la tubería es más de 10 años;
⑤De poca velocidad: velocidad inicial 6~10m/s;
⑥Alto ratio de mezcla: >30kg/kg;
⑦La disposición flexible del proceso, ningún polvo, alta tarifa de la operación, baja la inversión y menos coste de mantenimiento que la transportación mecánica
[Campo del uso]
El equipo y los sistemas de la transportación neumática de PCD han sido ampliamente utilizados en materiales de construcción, industria química, la explotación minera, la energía eléctrica, la metalurgia y otras industrias.
[Transportando los materiales]
Cemento, comida cruda, cenizas volantes, cal apagada, escoria seca del carburo, polvo de la escoria, polvo de acero de la escoria, polvo del carbón, polvo del alúmina, polvo del vitriolo, polvo del fósforo, polvo del pyrophyllite y polvo orgánico del silicio, etc.
Tabla de parámetro de la bomba del compartimiento de la transportación neumática de la capacidad grande
| Transportación del material | Densidad a granel (t/m3) | Modelo | PCD24/H | PCD26/H | PCD28/H | PCD30/H | Transportación de distancia | |
| Especificación | 16~20m3 | 18~22m3 | 20~27m3 | 26~32m3 | Nivel (m) | Nivel (m) | ||
| Carbón pulverizado | 0,5 | Volumen de la entrega (t/h) | 50~80 | 60~90 | 65~110 | 80~130 | 200 | 20 |
| Cenizas volantes | 0,75 | 75~125 | 85~130 | 95~160 | 125~190 | 200 | 20 | |
| Polvo de la piedra caliza/polvo mineral | 0,8 | 80~130 | 90~140 | 100~170 | 130~200 | 200 | 20 | |
| Cemento/comida cruda | 1 | 100~150 | 115~175 | 130~215 | 165~260 | 200 | 20 | |
Tabla de parámetro de larga distancia de la bomba del compartimiento de la transportación neumática
| Transportación del material | Densidad a granel (t/m3) | Modelo | PCD24/L | PCD26/L | PCD28/L | PCD30/L | Transportación de distancia | |
| Especificación | 16~20m3 | 18~22m3 | 20~27m3 | 26~32m3 | Nivel (m) | Nivel (m) | ||
| Carbón pulverizado | 0,5 | Volumen de la entrega (t/h) | 20~40 | 25~45 | 30~55 | 45~65 | 1000 | 25 |
| Cenizas volantes | 0,75 | 35~60 | 45~65 | 45~80 | 65~95 | 1000 | 25 | |
| Polvo de la piedra caliza/polvo mineral | 0,8 | 40~65 | 45~70 | 50~85 | 70~100 | 1000 | 25 | |
| Cemento/comida cruda | 1 | 50~80 | 55~90 | 65~110 | 90~120 | 1000 | 25 |
|
Tabla de parámetro convencional de la bomba del compartimiento de la transportación neumática de la rejilla
| Transportación del material | Densidad a granel (t/m3) | Modelo | PCD18/N | PCD20/N | PCD20/N | Referencia que transporta distancia | |
| Especificación | 5.0~6.7m3 | 7.0~10.0m3 | 10.0~15.0m3 | Nivel (m) | (m) vertical | ||
| Carbón pulverizado | 0,5 | Volumen de la entrega (t/h) | 12~20 | 16~32 | 25~50 | 500 | 30 |
| Cenizas volantes | 0,75 | 18~32 | 25~48 | 35~70 | 50 | ||
| Polvo de la piedra caliza/polvo mineral | 0,8 | 20~35 | 26~51 | 38~75 | 500 | 30 | |
| Cemento/comida cruda | 1,0 | 24~42 | 32~65 | 48~95 | 500 | 30 | |
| Polvo del silicio | 1,2 | 28~50 | 40~75 | 55~115 | 500 | 30 |
|
Tabla de parámetro de bomba tamaño pequeño de la arcón de la transportación neumática
| Material | Densidad a granel (t/m3) | Modelo | PCD08/M | PCD10/M | PCD12/M | PCD14/M | Referencia que transporta distancia | |
| Especificación | 0.2~0.5m3 | 0.6~1.6m3 | 1.5~2.5m3 | 2.5~5.0m3 | Nivel (m) | (m) vertical | ||
| Carbón pulverizado | 0,5 | Volumen de la entrega (t/h) | 0.5~1.8 | 1.5~5.5 | 5.0~9.0 | 8.0~18.0 | 100 | 20 |
| Cenizas volantes | 0,75 | 0.9~2.8 | 2.5~8.5 | 7.0~14.0 | 12.0~27.0 | 100 | 20 | |
| Polvo de la piedra caliza/polvo mineral | 0,8 | 1.0~3.0 | 3.0~9.0 | 8.0~15.0 | 12.0~28.0 | 100 | 20 | |
| Cemento/comida cruda | 1,0 | 1.2~3.5 | 3.5~11.5 | 10.0~18.0 | 16.0~36.0 | 100 | 20 | |
| Polvo del silicio | 1,2 | 1.5~4.0 | 4.5~13.5 | 12.0~20.0 | 19.0~43.0 | 100 | 20 | |
Actualmente, nuestra distancia transportadora horizontal más larga es los 2200m y la altura es los 30m; la capacidad transportadora máxima de una sola unidad es 300 t/h; el consumo de energía transportador es menos que 3.8kWh/t·el kilómetro, la vida de servicio de la tubería recta es más de 10 años, y la vida de servicio del codo es 3 años o más.
Según los requisitos de clientes, según las especificaciones y el funcionamiento de los materiales del polvo, transportando distancia, transportando el volumen y las condiciones geográficas y otros los parámetros proporcionados por los clientes, formulamos específicamente el mejor plan para el diseño de ingeniería y la selección del equipo, tal como el cálculo del volumen de aire y el ratio de tuberías. , Recibiendo la eliminación del polvo del almacén y después-ventas planee, etc. basó en una gran cantidad de experiencia de la práctica que dirige, la mayor parte de la fase densa de la presión positiva que la transportación neumática intermitente se divide principalmente en los tres procesos tecnológicos siguientes:
(Transportando el organigrama de proceso de la transportación neumática de la fase densa de la presión positiva a un producto final Warehouse)
(Transportando el organigrama de proceso de la transportación neumática de la fase densa de la presión positiva a 2 almacenes del producto final)
(Organigrama de proceso del envío transportador + medidor denso de la fase de la presión positiva)
