Detalles del producto
Lugar de origen: China
Nombre de la marca: Hengcheng
Certificación: ISO Patent Certificate High-Tech Product Certificate
Número de modelo: PCD24/H PCD26/H PCD28/H PCD30/H
Pago y términos de envío
Cantidad de orden mínima: 1 sistema
Precio: Negociable
Detalles de empaquetado: Empaquetado de envío estándar
Tiempo de entrega: 60 días
Payment Terms: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Capacidad de la fuente: 5 sistemas \ mes
nombre: |
Bomba del compartimiento de la bomba los 2000m de la transportación neumática |
Tipo: |
Sistema de la transportación neumática |
Industrias aplicables: |
Fábrica, energía y explotación minera |
Material: |
Acero de carbono |
Característica material: |
Resistente al fuego |
Servicio post-venta proporcionado: |
Ingenieros disponibles mantener la maquinaria en ultramar |
Color: |
Petición de Cutomer |
Dimensión (l*w*h): |
Según modelos específicos |
Poder: |
Modificado para requisitos particulares |
Uso: |
Transportación del sistema |
nombre: |
Bomba del compartimiento de la bomba los 2000m de la transportación neumática |
Tipo: |
Sistema de la transportación neumática |
Industrias aplicables: |
Fábrica, energía y explotación minera |
Material: |
Acero de carbono |
Característica material: |
Resistente al fuego |
Servicio post-venta proporcionado: |
Ingenieros disponibles mantener la maquinaria en ultramar |
Color: |
Petición de Cutomer |
Dimensión (l*w*h): |
Según modelos específicos |
Poder: |
Modificado para requisitos particulares |
Uso: |
Transportación del sistema |

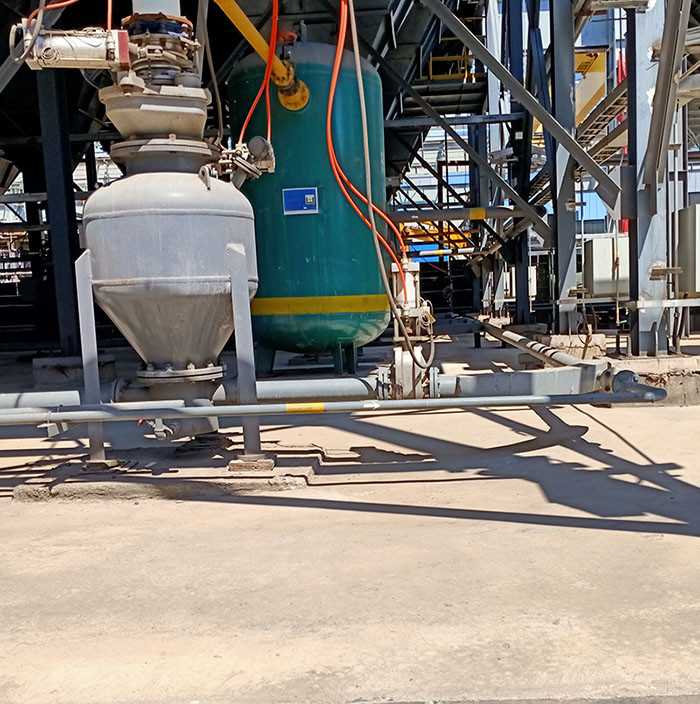

El Plc de la bomba del compartimiento de la bomba los 2000m de la transportación neumática controla la fase gruesa que transporta la bomba del compartimiento del equipo
Descripción
El diseño de sistema de la transportación neumática es el proceso de desarrollo de una solución que utilice la circulación de aire para transportar el polvo, partículas, o las hojas finas a través de las tuberías basadas en un sistema de requisitos operativos. El diseño de sistemas de la transportación neumática tiene muchas complejidades y requiere tecnología profesional avanzada. Esta complejidad viene de diversos tipos de materiales del polvo y de la partícula, así como de cambios significativos en las condiciones de funcionamiento aplicables a este método transportador. Un método validado para los líquidos de revelado para el diseño de sistemas de la transportación neumática. Se basa en buenas prácticas industriales y nuestra experiencia extensa de la ingeniería química a la transformación de los alimentos y a productos farmacéuticos.
¿Por qué es el diseño de sistemas de la transportación neumática tan importante?
Un sistema incorrectamente diseñado de la transportación neumática puede llevar a varios problemas operativos importantes, seriamente reduciendo su funcionamiento y capacidad de mantenimiento. Además, la diagnosis de falta y la diagnosis de estos problemas pueden ser difíciles y pueden requerir mucho tiempo y esfuerzo. Muchos de estos problemas pueden afectar al funcionamiento total de la fábrica de proceso integrada en el sistema. Esto es porque la transportación neumática desempeña un papel fundamental en la planta de tratamiento. Se utilizan para transferir los materiales a granel a partir de un lugar a otro para una cierta forma de proceso. Cualquier disminución de transportar funcionamiento afectará grandemente a la salida de la planta de tratamiento.
La corrección de problemas durante la operación de los sistemas de la transportación neumática es a menudo un proceso complejo y costosa. El trabajo remediador requiere generalmente el planeamiento detallado y la ejecución experta minimizar tiempo muerto en la planta de tratamiento.
Hay varios tipos de problemas operativos importantes que puedan presentarse de diseño de sistemas pobre de la transportación neumática.
1. Acumulación y bloqueo: La acumulación y la acumulación de polvo o de materia en partículas pueden llevar al bloqueo en el sistema de la transportación neumática. Estos sedimentos pueden llevar al uso de energía creciente o a la capacidad reducida del transporte.
2. Restricción transportando capacidad: La disposición inadecuada y los obstáculos de la tubería causados por la integración pobre de componentes dentro de la tubería pueden reducir la capacidad de la transportación neumática. Además, si la velocidad de aire excesiva se utiliza para transportar en la tubería, puede reducir la capacidad de la transportación neumática (este efecto no es intuitivo).
3. Desgaste del codo: Para un polvo más duro o los materiales granulares, la velocidad transportadora excesiva puede aumentar el desgaste abrasivo del codo y el barrido a lo largo de la tubería. Esto puede dar lugar a mayores requisitos de mantenimiento y el tiempo muerto creciente, como estas piezas requerirá un reemplazo más frecuente.
4. Fricción de la partícula: La velocidad transportadora de cierto polvo o de los materiales granulares es demasiado rápida, que puede hacer partículas romperse o machacar en partículas más pequeñas. Las partículas finas son polvo generado por estas partículas más pequeñas que se mueven en excesivamente - alta velocidad y que se rompen constantemente a través de contacto con la superficie interna áspera del sistema transportador. Esto puede causar daño grave al transporte de materiales a granel y puede afectar seriamente a la calidad de la salida.
Tabla de parámetro de la bomba del compartimiento de la transportación neumática de la capacidad grande
| Transportación del material | Densidad a granel (t/m3) | Modelo | PCD24/H | PCD26/H | PCD28/H | PCD30/H | Transportación de distancia | |
| Especificación | 16~20m3 | 18~22m3 | 20~27m3 | 26~32m3 | Nivel (m) | Nivel (m) | ||
| Carbón pulverizado | 0,5 | Volumen de la entrega (t/h) | 50~80 | 60~90 | 65~110 | 80~130 | 200 | 20 |
| Cenizas volantes | 0,75 | 75~125 | 85~130 | 95~160 | 125~190 | 200 | 20 | |
| Polvo de la piedra caliza/polvo mineral | 0,8 | 80~130 | 90~140 | 100~170 | 130~200 | 200 | 20 | |
| Cemento/comida cruda | 1 | 100~150 | 115~175 | 130~215 | 165~260 | 200 | 20 | |
Tabla de parámetro de larga distancia de la bomba del compartimiento de la transportación neumática
| Transportación del material | Densidad a granel (t/m3) | Modelo | PCD24/L | PCD26/L | PCD28/L | PCD30/L | Transportación de distancia | |
| Especificación | 16~20m3 | 18~22m3 | 20~27m3 | 26~32m3 | Nivel (m) | Nivel (m) | ||
| Carbón pulverizado | 0,5 | Volumen de la entrega (t/h) | 20~40 | 25~45 | 30~55 | 45~65 | 1000 | 25 |
| Cenizas volantes | 0,75 | 35~60 | 45~65 | 45~80 | 65~95 | 1000 | 25 | |
| Polvo de la piedra caliza/polvo mineral | 0,8 | 40~65 | 45~70 | 50~85 | 70~100 | 1000 | 25 | |
| Cemento/comida cruda | 1 | 50~80 | 55~90 | 65~110 | 90~120 | 1000 | 25 |
|
Tabla de parámetro convencional de la bomba del compartimiento de la transportación neumática de la rejilla
| Transportación del material | Densidad a granel (t/m3) | Modelo | PCD18/N | PCD20/N | PCD20/N | Referencia que transporta distancia | |
| Especificación | 5.0~6.7m3 | 7.0~10.0m3 | 10.0~15.0m3 | Nivel (m) | (m) vertical | ||
| Carbón pulverizado | 0,5 | Volumen de la entrega (t/h) | 12~20 | 16~32 | 25~50 | 500 | 30 |
| Cenizas volantes | 0,75 | 18~32 | 25~48 | 35~70 | 50 | ||
| Polvo de la piedra caliza/polvo mineral | 0,8 | 20~35 | 26~51 | 38~75 | 500 | 30 | |
| Cemento/comida cruda | 1,0 | 24~42 | 32~65 | 48~95 | 500 | 30 | |
| Polvo del silicio | 1,2 | 28~50 | 40~75 | 55~115 | 500 | 30 |
|
Tabla de parámetro de bomba tamaño pequeño de la arcón de la transportación neumática
| Material | Densidad a granel (t/m3) | Modelo | PCD08/M | PCD10/M | PCD12/M | PCD14/M | Referencia que transporta distancia | |
| Especificación | 0.2~0.5m3 | 0.6~1.6m3 | 1.5~2.5m3 | 2.5~5.0m3 | Nivel (m) | (m) vertical | ||
| Carbón pulverizado | 0,5 | Volumen de la entrega (t/h) | 0.5~1.8 | 1.5~5.5 | 5.0~9.0 | 8.0~18.0 | 100 | 20 |
| Cenizas volantes | 0,75 | 0.9~2.8 | 2.5~8.5 | 7.0~14.0 | 12.0~27.0 | 100 | 20 | |
| Polvo de la piedra caliza/polvo mineral | 0,8 | 1.0~3.0 | 3.0~9.0 | 8.0~15.0 | 12.0~28.0 | 100 | 20 | |
| Cemento/comida cruda | 1,0 | 1.2~3.5 | 3.5~11.5 | 10.0~18.0 | 16.0~36.0 | 100 | 20 | |
| Polvo del silicio | 1,2 | 1.5~4.0 | 4.5~13.5 | 12.0~20.0 | 19.0~43.0 | 100 | 20 | |
Características principales del producto
①Capacidad transportadora grande: > 300t/h;
②De larga distancia: los > 2000m;
③Bajo consumo de energía: < 3.8kWh/t · kilómetro;
④Desgaste bajo: años de la tubería life>10;
⑤De poca velocidad: velocidad inicial 6-10m/s;
⑥Alto ratio de mezcla: > 30kg/kg;
⑦La disposición de proceso flexible, tarifa libre de polvo, alta de la operación, baja la inversión comparada a la transportación mecánica, y costes de mantenimiento más bajos
Área de aplicación
El equipo y los sistemas de la transportación neumática de PCD han sido ampliamente utilizados en industrias tales como materiales de construcción, sustancias químicas, explotación minera, poder, y metalurgia. Los materiales transportadores incluyen el cemento, las materias primas, las cenizas volantes, la cal hidratada, la escoria descargada seca del carburo de calcio, el polvo de la escoria, el polvo de acero de la escoria, el polvo del carbón, el polvo del óxido de aluminio, el polvo de la bauxita, el polvo del fosfato, el polvo del pyrophyllite, y el polvo orgánico del silicio.
