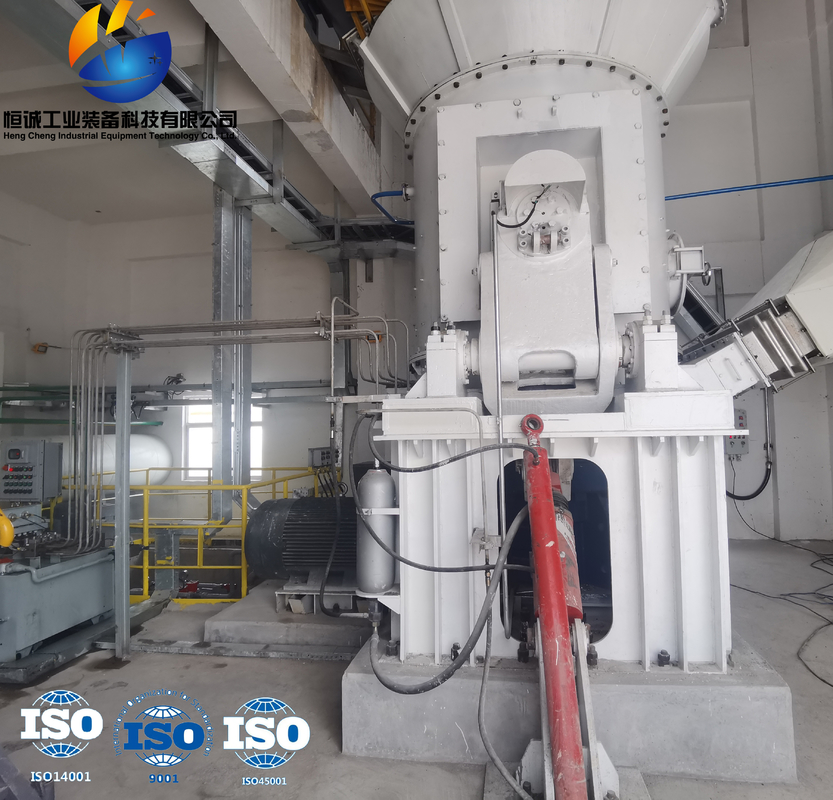

Molino vertical ahorro de energía automático del carbón para el carbón que muele en planta del cemento

¿Cuál es el principio de trabajo de molino de pulido del carbón vertical?

El motor eléctrico conduce el disco abrasivo para girar a través de un reductor, y las caídas materiales en el centro del disco abrasivo del puerto de alimentación. Al mismo tiempo, el aire caliente incorpora la cámara de pulido de la entrada de aire. Bajo acción de la fuerza centrífuga, los materiales se mueven hacia el borde de la placa de pulido. Al pasar a través del surco circular en la placa de pulido, son machacados por el rodillo de pulido. Los materiales machacados son cogidos por el corriente de chorro en el anillo del viento en el borde de la placa de pulido. Las partículas grandes caen directamente sobre la placa de pulido para moler otra vez. Cuando los materiales en el paso de la circulación de aire a través del separador dinámico y estático, bajo acción del rotor giratorio, las caídas gruesas del polvo sobre la placa de pulido para moler otra vez. El polvo fino calificado grinded así como la circulación de aire, recoge en el dispositivo de la colección del polvo, que es el producto. Los materiales que contienen la humedad se secan durante contacto con los gases calientes para alcanzar la humedad requerida del producto.

Los molinos verticales del carbón son convenientes para moler los materiales medios de la dureza tales como carbón bituminoso, y se utilizan en los sistemas directos de la pulverización de la presión que soplan positiva para quemar el carbón bituminoso. Se aplican en industrias tales como poder, metalurgia, materiales de construcción, e ingeniería química. Esta máquina no sólo tiene las características del consumo de energía bajo de la unidad, pequeña superficie cubierta, sistema de pulverización, de poco ruido simples, y operación confiable, pero también tiene ventajas únicas tales como ratio machacante grande, vida de servicio larga de piezas de pulido, gama material ancha del uso, y buena aplicabilidad en las cargas del cielo y tierra.
Esta máquina no sólo tiene las características del consumo de energía bajo de la unidad, pequeña superficie cubierta, sistema de pulverización, de poco ruido simples, y operación confiable, pero también tiene ventajas únicas tales como ratio machacante grande, vida de servicio larga de piezas de pulido, gama material ancha del uso, y buena aplicabilidad en las cargas del cielo y tierra.

Tabla de parámetro de molino vertical del carbón

Ventaja
1. Eficiente y ahorro de energía:
(1) el consumo de la alta eficacia de pulido y de energía baja, comparado a los molinos de bola, el consumo de energía es el 40% -50% más bajo;
(2) sola capacidad de producción grande de la máquina, capaz de utilizar electricidad baja del valle;
(3) la tecnología de pulido vertical y el equipo son las nuevas tecnologías vigoroso abogadas para el ahorro de energía y la reducción del consumo, que son conducentes a aumentar la fuerza competitiva de empresas en la industria del polvo en esta región e incluso en todo el país;
2. Mantenimiento fácil y gastos de explotación bajos:
(1) el rodillo de pulido se puede resultar de la máquina usando un dispositivo hidráulico, y el reemplazo de la placa de la guarnición de la manga del rodillo y el espacio del mantenimiento del molino son grandes, haciendo la operación del mantenimiento muy conveniente;
(2) la manga del rodillo de pulido puede ser al revés usado, ampliando la vida de servicio de materiales desgaste-resistentes;
(3) antes de encender la máquina, no hay necesidad de aplicar la tela al disco abrasivo, y el molino se puede comenzar sin la carga, eliminando la dificultad de encender la máquina;
(4) el desgaste bajo, los materiales especiales se utiliza para el rodillo de pulido y la placa de la guarnición del disco, dando por resultado una vida de servicio larga;
(5) alto nivel de automatización: La tecnología del control automático adopta el PLC de la serie de Siemens de Alemania, equipada de un sistema del control automático, que puede alcanzar la operación teledirigida y fácil. El taller puede alcanzar básicamente la operación sin tripulación, ahorrando gastos de explotación;
3. Coste de inversión completo bajo:
El machacamiento de integración, el secado, el pulido, y la transportación, el flujo de proceso es simples, el equipo de sistema es pocos, la disposición estructural es compacta, y la superficie cubierta es el solamente 50% del del molino de bola. Puede ser arreglado al aire libre, con los costes de construcción bajos, reduciendo directamente el coste de inversión de la empresa.
4. Calidad del producto estable:
(1) las estancias materiales en la amoladora por poco tiempo, haciéndola fácil detectar la distribución dimensional de partícula y la composición del producto, y asegurando calidad del producto estable;
(2) el producto tiene morfología uniforme de la partícula, la distribución dimensional estrecha de partícula, la buena fluidez, y adaptabilidad fuerte del producto.
5. Alta confiabilidad
(1) adoptando un dispositivo del límite del rodillo de pulido para evitar la vibración severa causada por fractura material durante la hora laborable del molino;
(2) adoptando un nuevo tipo de dispositivo del lacre del rodillo, el lacre es más confiable, y no hay necesidad de una fan de aislamiento, reduciendo más lejos el contenido en oxígeno en el molino y alcanzando un mejor funcionamiento de la supresión de la explosión.
6. Protección del medio ambiente:
(1) el sistema entero de máquina de pulir vertical de HVM tiene vibración baja y el de poco ruido;
(2) el sistema se sella en conjunto, actúa bajo presión negativa completa, y no hay salida del polvo, alcanzando básicamente un taller libre de polvo.


Casos de la ingeniería
Diseño de ingeniería y fuente de la fabricación del equipo del sistema vertical de la preparación de carbón pulverizado del molino HVM1500
Proceso del tipo del material: Carbón crudo
Capacidad: ≥ 18t/h
Fineza del producto: 200 malla, paso del 90%
