Bomba de cilindro neumático de transporte 300 T/H
, Sistemas de transporte neumático bomba de silo
, Bombas de transporte neumático de cenizas volantes
Nombre: |
Sistemas de transporte neumático |
Tipo de producto: |
Bomba del compartimiento |
Transportación de capacidad: |
>300t/h |
Distancia: |
>2000m |
El poder: |
<3.8kWh/t·kilómetro |
Transportación del material: |
Polvo del carbón, cenizas volantes, polvo de la piedra caliza/polvo mineral, cemento/comida cruda, h |
Transportación de distancia: |
>2000m |
Industrias aplicables: |
Tiendas del material de construcción, fábrica, energía y explotación minera |
Estructura: |
Sistema de transportador |
Inspección de salida por vídeo: |
Proveedor |

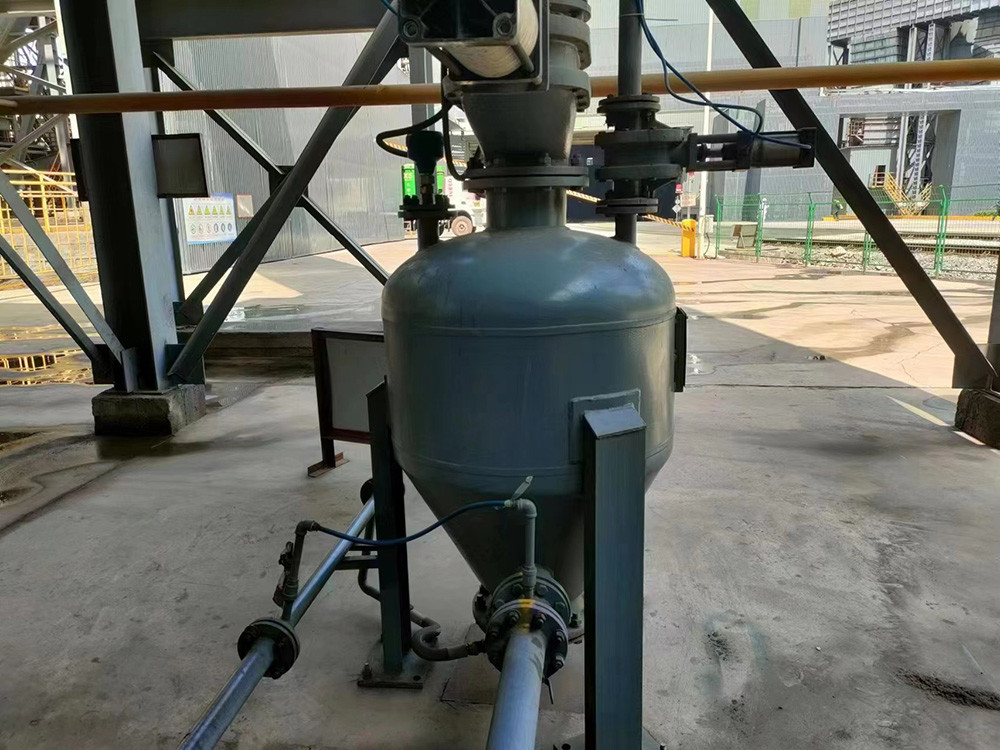

Sistemas de transporte neumático de polvo de piedra caliza Bomba de silo Capacidad de 300 T/H
Sistemas de transporte neumático - Bomba de silo de transporte neumáticoCapacidad de transporte de 300 t/h
Descripción
¿Cómo funciona el transportador neumático?
Sistema de transporte neumático de la bomba de almacenamiento de fase densa
Principio de funcionamiento del transporte neumático de fase densa a presión positiva
La bomba de transporte de fase densa es un equipo de transporte neumático dinámico de fase densa relativamente confiable que transporta materiales en polvo bajo alta presión (por debajo de aproximadamente 1000 kPa).Hay dos métodos de descarga para las bombas de fase densaLos materiales en el tanque se fluidifican a través de un tanque inflable cónico, chorro de boquilla u otros métodos;Establecer una capa de placa de inflación fluidizada en la parte inferior puede permitir que el material se descargue de la parte superior del tanque, y la dispersión del gas transportado en los diferentes planos de entrada del tanque depende de las propiedades del material transportado.
El transporte neumático de fase densa a presión positiva es un proceso de transporte no continuo, equipado con válvulas de entrada y salida, tuberías de transporte de materiales, tuberías de entrada de aire,y una bomba de silo estandarizadaAntes de que la bomba del silo se alimente, el silo contiene el material transportado, y todas las válvulas están cerradas.
El proceso de todas las operaciones de transporte neumático de fase densa a presión positiva es el siguiente:
1. Abra la válvula de alimentación y la válvula de escape, y la bomba de contenedor se alimentará a presión normal hasta que el medidor de nivel anuncie que el contenedor está lleno y la señal de indicador se detenga;
2. Cierre la válvula de alimentación y la válvula de escape y, a continuación, abra la válvula de aire de alta presión para presionar el tanque;
3. Cuando se alcance la presión de funcionamiento, abra la válvula de aire de entrega y la válvula de descarga, y el material comienza a ser entregado;
4En este momento, la válvula de aire de alta presión y la válvula de descarga están cerradas.para que todo el aire comprimido se utiliza para limpiar la tubería de transporteSe abre la válvula de escape en conjunto para reducir la presión dentro del tanque a la presión normal.
Cuadro de parámetros de la bomba de contenedores neumáticos de gran capacidad
| Material de transporte |
Densidad de volumen (t/m3) |
Modelo |
Se aplican las siguientes medidas: |
Se aplican las siguientes medidas: |
Se aplican las siguientes medidas: |
Se aplican las siguientes medidas: |
Distancia de transporte |
| Especificación |
16 ~ 20 m3 |
18 ~ 22 m3 |
20 a 27 m3 |
26 ~ 32 m3 |
Nivel (m) |
Nivel (m) |
| Carbón pulverizado |
0.5 |
Volumen de las entregas (t/h) |
Entre 50 y 80 |
60 ~ 90 |
65 ~ 110 años |
80 ~ 130 |
200 |
20 |
| Ceniza de mosca |
0.75 |
75 ~ 125 |
85 ~ 130 |
95 ~ 160 |
125 ~ 190 |
200 |
20 |
| Polvo de piedra caliza/polvo mineral |
0.8 |
80 ~ 130 |
90 ~ 140 |
100 ~ 170 |
Entre 130 y 200 |
200 |
20 |
| Cemento/harina en bruto |
1 |
100 ~ 150 |
115 ~ 175 |
130 ~ 215 |
165 ~ 260 |
200 |
20 |
Cuadro de parámetros de la bomba de contenedores neumáticos de transporte de larga distancia
| Material de transporte |
Densidad de volumen (t/m3) |
Modelo |
Se aplican las siguientes medidas: |
Se aplican las siguientes medidas: |
Se aplican las siguientes medidas: |
Se aplican las siguientes medidas: |
Distancia de transporte |
| Especificación |
16 ~ 20 m3 |
18 ~ 22 m3 |
20 a 27 m3 |
26 ~ 32 m3 |
Nivel (m) |
Nivel (m) |
| Carbón pulverizado |
0.5 |
Volumen de las entregas (t/h) |
Entre 20 y 40 |
Entre 25 y 45 |
Entre 30 y 55 |
Entre 45 y 65 |
1000 |
25 |
| Ceniza de mosca |
0.75 |
35 ~ 60 |
Entre 45 y 65 |
Entre 45 y 80 |
Entre 65 y 95 |
1000 |
25 |
| Polvo de piedra caliza/polvo mineral |
0.8 |
Entre 40 y 65 |
Entre 45 y 70 |
Entre 50 y 85 |
70 ~ 100 |
1000 |
25 |
| Cemento/harina en bruto |
1 |
Entre 50 y 80 |
55 ~ 90 |
65 ~ 110 años |
90 ~ 120 |
1000 |
25
|
Cuadro de parámetros de la bomba de contenedores de transporte neumático de red convencional
| Material de transporte |
Densidad a granel ((t/m3) |
Modelo |
Se aplicará la norma PCD18/N. |
Se aplican las siguientes medidas: |
Se aplican las siguientes medidas: |
Distancia de transporte de referencia |
| Especificación |
5.0 ~ 6.7m3 |
7.0 ~ 10.0 m3 |
10.0 ~ 15.0 m3 |
Nivel (m) |
Válvulas de velocidad (m) |
| Carbón pulverizado |
0.5 |
Volumen de las entregas (t/h) |
Entre 12 y 20 |
Entre 16 y 32 |
Entre 25 y 50 |
500 |
30 |
| Ceniza de mosca |
0.75 |
18 a 32 años |
Entre 25 y 48 |
Entre 35 y 70 |
50 |
|
| Polvo de piedra caliza/polvo mineral |
0.8 |
20 ~ 35 años |
26 ~ 51 |
Entre 38 y 75 |
500 |
30 |
| Cemento/harina en bruto |
1.0 |
24 ~ 42 |
32 ~ 65 |
48 ~ 95 años |
500 |
30 |
| Polvo de silicio |
1.2 |
Entre 28 y 50 |
Entre 40 y 75 |
55 ~ 115 |
500 |
30
|
Cuadro de parámetros de la bomba de transporte neumático de pequeño tamaño
| El material |
Densidad a granel ((t/m3) |
Modelo |
Se aplican las siguientes medidas: |
Se aplican las siguientes medidas: |
Se aplican las siguientes medidas: |
Se aplican las siguientes medidas: |
Distancia de transporte de referencia |
| Especificación |
0.2 ~ 0,5m3 |
0.6~1.6m3 |
1.5 a 2.5 m3 |
2.5 ~ 5.0m3 |
Nivel (m) |
Válvulas de velocidad (m) |
| Carbón pulverizado |
0.5 |
Volumen de las entregas (t/h) |
0.5 ~ 1.8 |
1.5 ~ 5.5 |
5.0 ~ 9.0 |
8.0 ~ 18.0 |
100 |
20 |
| Ceniza de mosca |
0.75 |
0.9 ~ 2.8 |
2.5 ~ 8.5 |
7.0 ~ 14.0 |
12.0 ~ 27.0 |
100 |
20 |
| Polvo de piedra caliza/polvo mineral |
0.8 |
1.0 ~ 3.0 |
3.0 ~ 9.0 |
8.0 ~ 15.0 |
12.0 ~ 28.0 |
100 |
20 |
| Cemento/harina en bruto |
1.0 |
1.2 ~ 3.5 |
3.5 ~ 11.5 |
10.0 ~ 18.0 |
16.0 ~ 36.0 |
100 |
20 |
| Polvo de silicio |
1.2 |
1.5 ~ 4.0 |
4.5 ~ 13.5 |
12.0 ~ 20.0 |
19.0 ~ 43.0 |
100 |
20 |
Principales características del producto
1 Gran capacidad de transporte: > 300 t/h;
2 Largas distancias: > 2000 m;
3 Bajo consumo de energía: < 3,8 kWh/t · km;
4 Bajo desgaste: vida útil de la tubería>10 años;
5 Baja velocidad: velocidad inicial de 6 a 10 m/s;
6 Relación de mezcla alta: > 30 kg/kg;
7 Diseño del proceso flexible, libre de polvo, alta velocidad de operación, menor inversión en comparación con el transporte mecánico y menores costes de mantenimiento
En la actualidad, nuestra distancia horizontal de transporte más larga es de 2200 m y la altura es de 30 m; La capacidad máxima de transporte de una sola unidad es de 300 t / h; El consumo de energía de transporte es inferior a 3.8 kWh/t · km, la vida útil de la tubería recta es de más de 10 años, y la vida útil del codo es de más de 3 años.Desarrollamos el mejor diseño de ingeniería y el mejor plan de selección de equipos basados en los requisitos y parámetros del cliente, como las especificaciones del material en polvo., rendimiento, distancia de transporte, volumen de transporte y condiciones geográficas proporcionadas por el cliente, tales como cálculo del volumen de aire, relación de tuberías,tratamiento de recogida de polvo en el almacén receptor, y el plan de posventa.
Basándose en una amplia experiencia en la práctica de ingeniería, la mayoría de los procesos de transporte neumático intermitente de fase densa a presión positiva se dividen principalmente en los siguientes tres procesos:
