20tph Molino vertical de piedra caliza de alta capacidad Molino de rodillos verticales de lodo

20tph Molino vertical de piedra caliza de alta capacidad Molino de rodillos verticales de lodo

Descripción

Aplicación industrial de la máquina de rectificación vertical HVM
Industrias como los materiales de construcción, la electricidad, el acero, la energía, la calefacción, la química, la química del carbón, la metalurgia no ferrosa, los hornos de cal, el procesamiento de minerales, etc.
El molino vertical HVM puede procesar materiales como ferrita, escoria, escoria, cemento, diamante, mineral de hierro, mineral de cromo, mineral de manganeso, mineral de oro, mineral de cobre, mineral de aluminio, mineral de plomo y zinc,mineral de niobio y tántalo, mineral polimetálico, mineral de níquel, bauxita, carburo de silicio, dióxido de titanio, talco, bentonita, calcita, kaolina, grafito, mica, wollastonita, feldespato, dolomita, pirofillita, arena de cuarzo, fluorita,piedra caliza, silicio orgánico, ceniza de litio, esquisto, ceniza volcánica, carbón, etc.

Construcción del molino de rodillos vertical:

1) El clasificador combinado mejora la eficiencia de la selección de polvos.

2) No es necesario distribuir el material sobre la placa de molienda antes de arrancar. El rodillo puede levantarse y bajarse automáticamente y arrancar sin carga.

3) Está bien sellado por placa de arco soldado y la estructura es simple y confiable

4) Con la ayuda de un dispositivo de giro de rodillos, es fácil girar el rodillo para el mantenimiento.

5) Se pueden utilizar ambos lados de la funda de rodillos para prolongar la vida útil del material refractario.

6) El dispositivo de límite de rodillo de rectificación puede garantizar un cierto espacio entre el rodillo y la mesa de rectificación, lo que evita la fricción directa y la colisión entre el rodillo y la mesa de rectificación y mejora la seguridad

7) El rodillo de rectificación es accionado por una mesa de rectificación giratoria. El llenado y ajuste de la presión y el levantamiento de rodillos se pueden controlar de forma remota sin necesidad de un operador en el lugar.

8) El rodamiento de rodillos se lubrica circularmente con aceite fino para permitir que funcione a baja temperatura y con grasa limpia para prolongar la vida útil

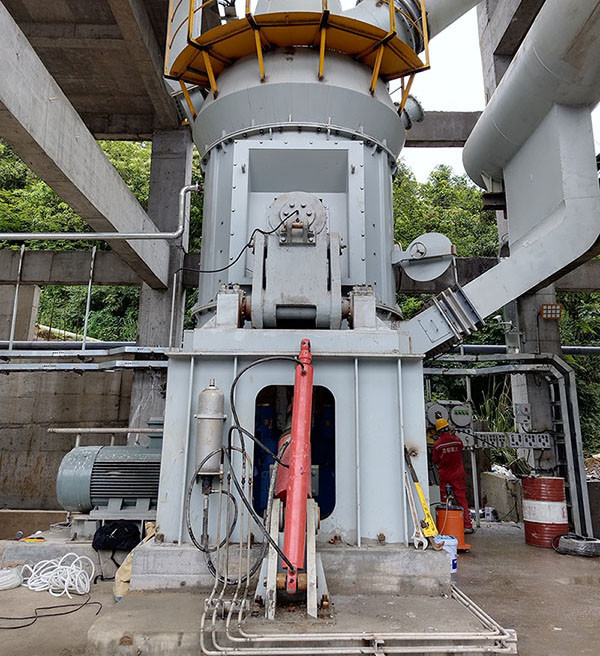

Estructura del molino vertical:

Compuesta por una máquina principal, analizador, ventilador, separador de ciclones terminado, separador de ciclones de micro polvo y conducto de aire.anillo de molienda, y cubrir.

Principio de trabajo:

El motor eléctrico impulsa el disco de molienda a girar a través del reductor, y el material cae en el centro del disco de molienda desde el puerto de alimentación.el aire caliente entra en la cámara de molienda desde la entradaBajo la acción de la fuerza centrífuga, el material se mueve hacia el borde del disco de molienda y es aplastado por el rodillo de molienda al pasar por la ranura circular del disco de molienda.El material triturado es llevado por el flujo de aire de alta velocidad en el anillo de viento en el borde del disco de moliendaCuando el material en el flujo de aire pasa a través del separador dinámico y estático, bajo la acción del rotor giratorio, se produce una reducción de la presión de la máquina.el polvo grueso cae sobre el disco de molienda para volver a molerEl polvo fino calificado se descarga con el flujo de aire y se recoge en el dispositivo de recogida de polvo, que es el producto.Los materiales que contienen humedad se secan durante el contacto con gases calientes para alcanzar la humedad requerida del producto..

Datos técnicos

Re:Los datos basados en la dureza de Mohs 3-4 material

Indice de obligaciones de piedra caliza≤13kwh/t

Principales características del producto

1. Alta eficiencia y ahorro de energía:

(1) Alta eficiencia de molienda y bajo consumo de energía, en comparación con los molinos de bolas, el consumo de energía es 40%-50% menor;

(2) La capacidad de una sola máquina es grande y se puede utilizar la electricidad de valle bajo;

(3) La tecnología y el equipo de molienda vertical es una nueva tecnología de ahorro energético y reducción del consumo.que favorece la mejora de la competitividad de las empresas en el campo de la industria del polvo en la región y el país;

2Fácil mantenimiento y bajos costes operativos:

(1) El rodillo de rectificación puede ser sacado de la máquina por un dispositivo hidráulico.y la operación de mantenimiento es muy conveniente;

(2) La funda del rodillo se puede voltear para prolongar la vida útil del material resistente al desgaste;

(3) No hay necesidad de tejer el disco de molienda antes de arrancar la máquina, y el molino puede ser arrancado sin carga, eliminando la molestia de arrancar la máquina;

(4) Los rodillos de molienda y el revestimiento del disco están hechos de materiales especiales y tienen una larga vida útil.

(5) Alto grado de automatización: La tecnología de control automático adopta el PLC de la serie alemana Siemens, equipado con sistema de control automático que puede realizar el control remoto, fácil operación,y el taller puede básicamente realizar el funcionamiento no tripulado y ahorrar costos operativos;

3- Bajo coste global de la inversión:

El molino de bolas es un molino de bolas que integra el trituración, secado, molienda y transporte. Tiene un proceso simple, pocos equipos de sistema, una estructura compacta y un pequeño espacio en el suelo.Se puede organizar al aire libre y tiene bajo costo de construcción, lo que reduce directamente el coste de inversión de la empresa.

4La calidad del producto es estable:

(1) El tiempo de permanencia en el molino es corto, y es fácil detectar la distribución del tamaño de las partículas y la composición del producto, y la calidad del producto es estable;

(2) El producto tiene una forma uniforme de partículas, una distribución estrecha de tamaño de partículas, una buena fluidez y una gran adaptabilidad del producto.

5Alta confiabilidad

(1) Adopción del dispositivo de límite de rodillos de molienda para evitar las violentas vibraciones causadas por la rotura del material durante el tiempo de trabajo del molino;

(2) El nuevo tipo de dispositivo de sellado del rodillo de molienda hace que el sellado sea más fiable y no necesite sellar el ventilador, reduciendo aún más el contenido de oxígeno en el moliendo.y el rendimiento de supresión de explosión es más excelente.

6Protección del medio ambiente:

(1) Todo el sistema de molino vertical HVM tiene baja vibración y bajo ruido;

(2) Todo el sistema está sellado, funcionando a presión negativa completa, sin desbordamiento de polvo, básicamente puede lograr un taller libre de polvo.
